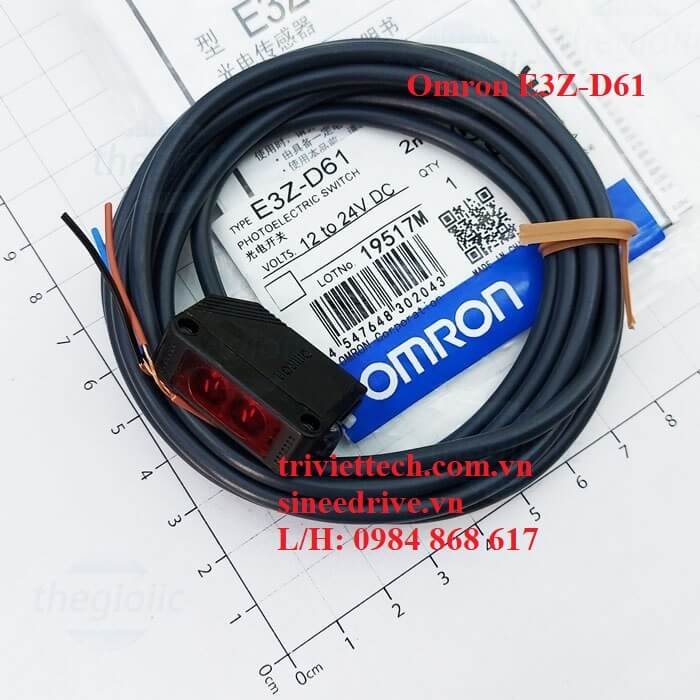

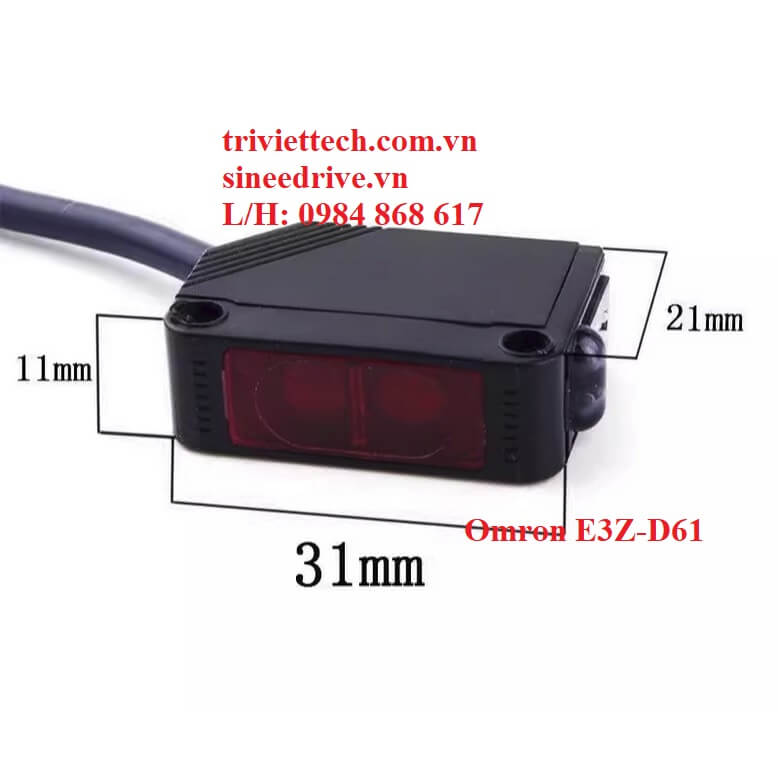

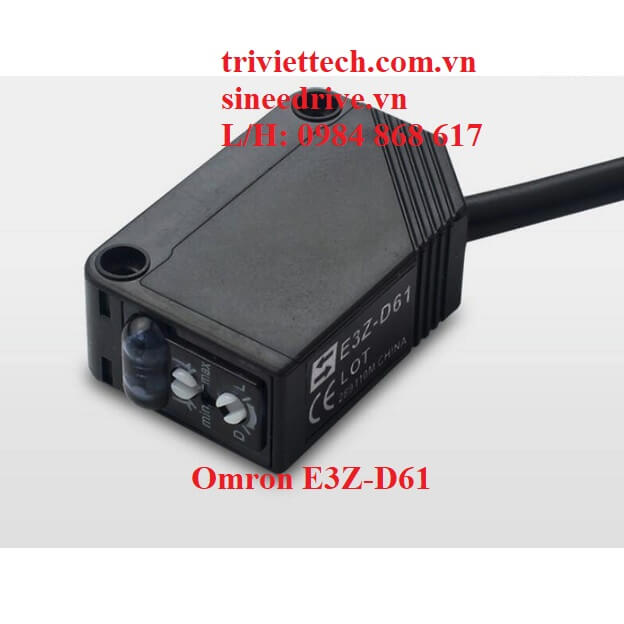

Cảm biến quang Omron E3Z-D61

Cảm biến quang Omron E3Z-D61

1. Nguyên lý hoạt động

• Phát hiện vật mờ đục, theo cơ chế phản xạ khuếch tán
• Cảm biến hồng ngoại E3Z-D61 dùng ánh sáng hồng ngoại để giám sát vật cản mong muốn. Khi vật cần giám sát trong vùng làm việc, E3Z-D61 sẽ kích hoạt ngõ ra lên mức ON báo hiệu có sự xuất hiện của vật. Khi vật cần giám sát ở bên ngoài vùng làm việc, E3Z-D61 cho ngõ ra ở mức OFF. E3Z-D61 cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Khoảng cách làm việc của E3Z-D61 max = 100mm, có thể chỉnh khoảng cách làm việc thông qua biến trở, ngõ ra cảm biến ở dạng cực thu hở NPN, NO. E3Z-D61 được dùng phổ biến trong các thiết bị điều khiển, tự động hóa công nghiệp.

2. Sơ đồ đấu dây

• Nâu: VCC 12-24VDC
• Xanh dương: GND
• Đen: Tín hiệu output

3. Thông số kỹ thuật

• Model: E3Z-D61
• Khoảng cách phát hiện: 5~100mm
• Loại: Phản xạ khuếch tán
• Độ trễ: Lớn nhất 20% khoảng cách phát hiện
• Vật phát hiện chuẩn: Vật mờ đục
• Nguồn sáng: LED đỏ 860nm
• Chế độ hoạt động: Light-ON / Dark-ON
• Nguồn điện cấp: 12-24 VDC ± 10%
• Ngõ ra: NPN
• Thời gian đáp ứng: 1ms
• Điều chỉnh độ nhạy: có
• Chức năng bảo vệ: Ngắn mạch ngõ ra, nối ngược cực nguồn cấp, nối ngược cực ngõ ra; Chống tác động lẫn nhau

4. Liên hệ

Cảm biến quang Omron E3Z-D61

Nếu bạn đang có nhu cầu cần mua hay báo giá thiết bị tự động hóa hoặc cần tư vấn thêm thì hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé!
