Điện trở xả

Điện trở xả là một phụ kiện quan trọng trong hệ thống sử dụng biến tần, đặc biệt với các ứng dụng có quán tính lớn, tải nặng hoặc yêu cầu dừng nhanh. Việc thiếu hoặc chọn sai điện trở xả là nguyên nhân phổ biến gây ra lỗi over-voltage, dừng máy đột ngột hoặc hư hỏng biến tần. Hiểu đúng về điện trở xả giúp hệ thống vận hành an toàn, ổn định và bền bỉ hơn.

1. Điện trở xả là gì?

Điện trở xả (braking resistor) là thiết bị được dùng để tiêu tán năng lượng dư thừa sinh ra khi động cơ giảm tốc hoặc hãm tốc độ trong hệ thống biến tần. Khi động cơ bị hãm, nó hoạt động như một máy phát, tạo ra điện áp hồi về DC bus của biến tần. Điện trở xả có nhiệm vụ chuyển năng lượng điện này thành nhiệt, tránh làm tăng điện áp quá mức trong biến tần.

2. Nguyên lý hoạt động của điện trở xả

2.1. Quá trình phát sinh năng lượng tái sinh

• Khi biến tần điều khiển động cơ giảm tốc nhanh

• Động cơ sinh năng lượng điện ngược

• Điện áp DC bus tăng cao

Nếu không xử lý:

• Biến tần báo lỗi over-voltage

• Hệ thống dừng đột ngột

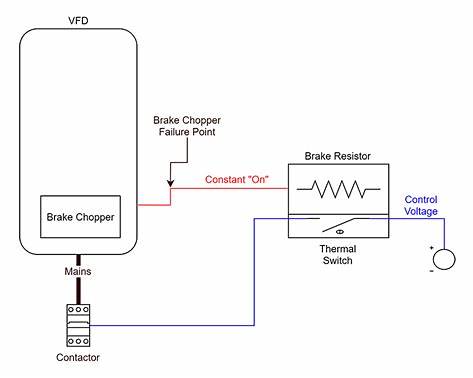

2.2. Vai trò của điện trở xả

• Điện áp DC bus vượt ngưỡng → mạch hãm kích hoạt

• Năng lượng dư được dẫn qua điện trở xả

• Nhiệt được tỏa ra môi trường

• Điện áp DC bus trở về mức an toàn

3. Khi nào cần sử dụng điện trở xả?

3.1. Ứng dụng bắt buộc phải có điện trở xả

• Băng tải dài, tải nặng

• Máy nâng hạ, cầu trục, thang máy

• Máy cuộn – xả cuộn

• Máy ép, máy nghiền

• Hệ thống cần dừng nhanh

3.2. Ứng dụng có thể không cần điện trở xả

• Bơm, quạt (giảm tốc tự nhiên)

• Tải nhẹ, quán tính nhỏ

• Không yêu cầu dừng nhanh

➡ Tuy nhiên, nếu dừng quá gấp vẫn có nguy cơ báo lỗi.

4. Phân loại điện trở xả

4.1. Phân loại theo cấu tạo

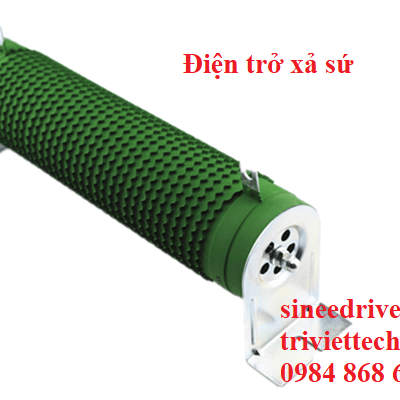

• Điện trở xả dây quấn (wire-wound): phổ biến nhất

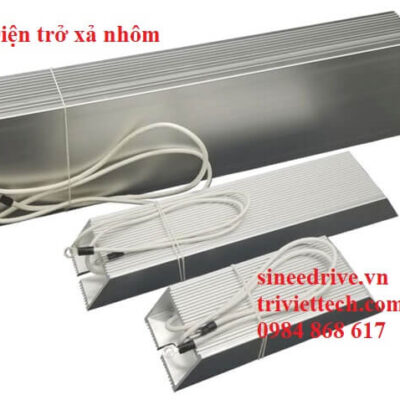

• Điện trở xả dạng nhôm: tản nhiệt tốt

• Điện trở xả dạng lưới thép: dùng cho công suất lớn

4.2. Phân loại theo công suất

• Điện trở xả công suất nhỏ (vài trăm W)

• Điện trở xả công suất trung bình (1–5 kW)

• Điện trở xả công suất lớn (≥10 kW)

5. Thông số kỹ thuật quan trọng của điện trở xả

5.1. Giá trị điện trở (Ohm – Ω)

• Phải nằm trong dải cho phép của biến tần

• Điện trở quá nhỏ → quá dòng mạch hãm

• Điện trở quá lớn → xả không hiệu quả

5.2. Công suất điện trở (W / kW)

• Phụ thuộc:

  • quán tính tải

  • thời gian giảm tốc

  • tần suất hãm

• Công suất điện trở phải ≥ công suất tiêu tán thực tế

5.3. Chu kỳ làm việc (Duty Cycle)

• Không phải điện trở xả nào cũng chịu tải liên tục

• Cần tính:

  • % thời gian hãm

  • số lần hãm trong một chu kỳ

6. Cách chọn điện trở xả cho biến tần

6.1. Chọn theo khuyến cáo hãng biến tần

• Mỗi hãng (Siemens, ABB, Mitsubishi, Delta…)

• Đều có bảng chọn điện trở xả theo model biến tần

➡ Đây là cách an toàn và chính xác nhất.

6.2. Chọn theo thực tế tải

• Tải càng nặng → công suất điện trở càng lớn

• Dừng càng nhanh → điện trở càng phải chịu tải cao

➡ Thực tế nên:

• Chọn dư công suất 20–30%

• Tránh chọn sát ngưỡng tối đa

7. Lưu ý quan trọng khi lắp đặt điện trở xả

7.1. Vị trí lắp đặt

• Lắp nơi thoáng gió

• Tránh gần cáp tín hiệu, nhựa, vật dễ cháy

• Không lắp trong tủ kín nếu không có quạt

7.2. An toàn nhiệt

• Điện trở xả rất nóng khi hoạt động

• Có thể đạt 200–300°C

• Cần che chắn và cảnh báo an toàn

7.3. Dây dẫn và đấu nối

• Dây chịu nhiệt tốt

• Đấu đúng cực theo sơ đồ biến tần

• Kiểm tra siết chặt đầu nối

8. Ưu và nhược điểm của điện trở xả

8.1. Ưu điểm

• Giải pháp đơn giản, chi phí thấp

• Dễ lắp đặt

• Phù hợp hầu hết ứng dụng hãm

8.2. Nhược điểm

• Năng lượng bị tiêu tán thành nhiệt (không tái sử dụng)

• Sinh nhiệt lớn

• Không tối ưu cho hệ thống hãm liên tục

➡ Với hệ thống lớn, có thể cân nhắc bộ tái sinh (regenerative unit).

9. Điện trở xả và bộ tái sinh – so sánh nhanh

10. Kết luận

Điện trở xả là thành phần không thể thiếu trong nhiều hệ thống biến tần, đặc biệt với tải nặng và yêu cầu dừng nhanh. Việc chọn đúng điện trở xả giúp:

• tránh lỗi over-voltage

• bảo vệ biến tần

• tăng độ an toàn và tuổi thọ hệ thống
