Cảm biến

Cảm biến là một trong những thành phần quan trọng nhất trong hệ thống tự động hóa và điều khiển công nghiệp. Cảm biến có nhiệm vụ thu thập thông tin từ môi trường hoặc đối tượng cần đo như vị trí, nhiệt độ, áp suất, mức, tốc độ… và chuyển đổi chúng thành tín hiệu điện để PLC, HMI hoặc bộ điều khiển xử lý. Có thể nói, cảm biến chính là “giác quan” của máy móc và dây chuyền sản xuất hiện đại.

1. Cảm biến là gì?

Cảm biến (Sensor) là thiết bị có khả năng phát hiện và chuyển đổi một đại lượng vật lý hoặc hóa học thành tín hiệu điện tương ứng (analog hoặc digital). Tín hiệu này sau đó được đưa về PLC, bộ điều khiển hoặc hệ thống giám sát để xử lý và đưa ra quyết định điều khiển.

2. Vai trò của cảm biến trong hệ thống tự động hóa

2.1. Thu thập dữ liệu từ hiện trường

• Phát hiện trạng thái ON/OFF của thiết bị

• Đo các đại lượng như nhiệt độ, áp suất, mức, vị trí

2.2. Cung cấp tín hiệu cho bộ điều khiển

• Truyền tín hiệu về PLC, bộ điều khiển PID

• Là cơ sở để hệ thống đưa ra lệnh điều khiển chính xác

2.3. Tăng mức độ tự động và an toàn

• Giảm sự can thiệp của con người

• Phát hiện sớm lỗi và sự cố

• Nâng cao độ an toàn cho máy móc và con người

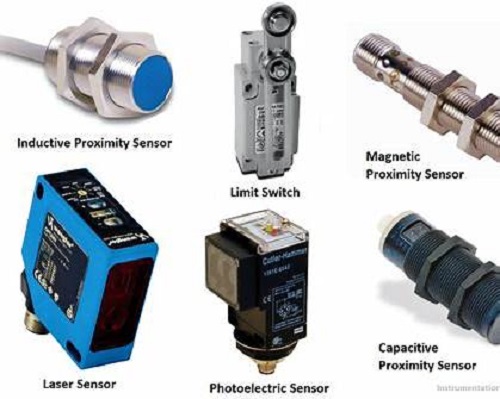

3. Phân loại cảm biến phổ biến trong công nghiệp

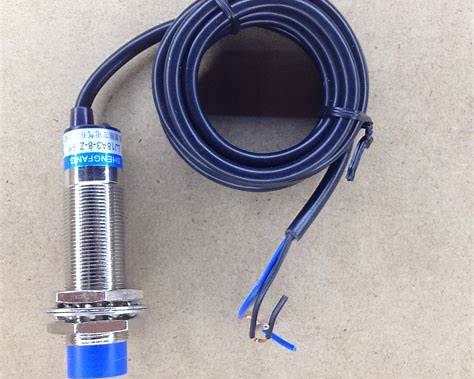

3.1. Cảm biến tiệm cận (Proximity Sensor)

• Phát hiện vật thể không cần tiếp xúc

• Gồm: cảm biến tiệm cận từ (inductive), điện dung (capacitive)

• Ứng dụng: phát hiện kim loại, nhựa, gỗ, chất lỏng

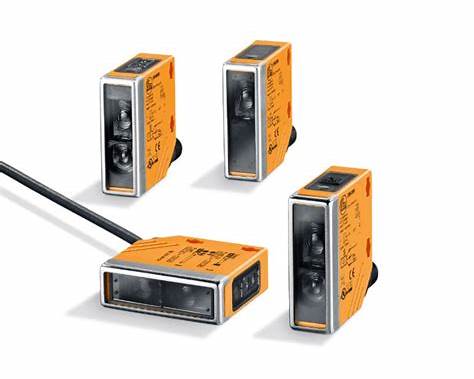

3.2. Cảm biến quang (Photoelectric Sensor)

• Phát hiện vật thể bằng tia sáng

• Dạng: thu–phát, phản xạ gương, phản xạ khuếch tán

• Ứng dụng: đếm sản phẩm, phát hiện vật nhỏ, kiểm tra vị trí

3.3. Cảm biến nhiệt độ

• Đo nhiệt độ môi trường hoặc thiết bị

• Phổ biến: PT100, Thermocouple (K, J…)

• Ứng dụng: lò nhiệt, máy ép, HVAC

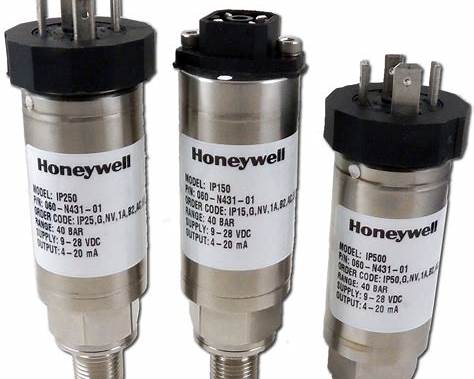

3.4. Cảm biến áp suất

• Đo áp suất khí hoặc chất lỏng

• Tín hiệu đầu ra: 4–20mA, 0–10V

• Ứng dụng: hệ thống khí nén, thủy lực, trạm bơm

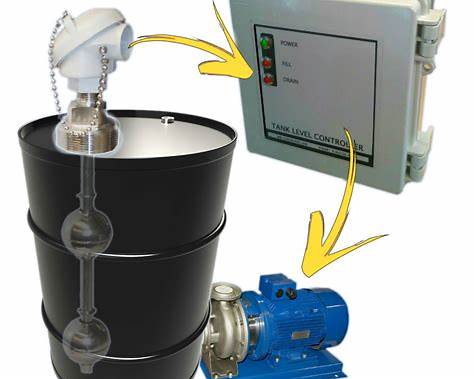

3.5. Cảm biến mức (Level Sensor)

• Đo mức chất lỏng hoặc vật liệu rời

• Dạng: phao, điện dung, siêu âm, radar

• Ứng dụng: bồn chứa, silo, bể nước

3.6. Cảm biến vị trí – hành trình

• Công tắc hành trình (Limit switch)

• Encoder, Linear scale

• Ứng dụng: xác định vị trí, tốc độ, chiều quay

4. Nguyên lý hoạt động chung của cảm biến

Mỗi loại cảm biến có nguyên lý riêng, nhưng nhìn chung đều gồm:

• Phần tử nhạy (phát hiện đại lượng vật lý)

• Mạch xử lý tín hiệu

• Ngõ ra tín hiệu (Digital / Analog)

Ví dụ:

• Cảm biến tiệm cận: dựa vào từ trường hoặc điện dung

• Cảm biến quang: dựa vào phản xạ hoặc cắt tia sáng

• Cảm biến áp suất: dựa vào biến dạng màng đo

5. Thông số kỹ thuật quan trọng của cảm biến

5.1. Điện áp nguồn

• 12–24VDC (phổ biến trong công nghiệp)

5.2. Ngõ ra tín hiệu

• Digital (PNP/NPN, NO/NC)

• Analog (4–20mA, 0–10V)

5.3. Khoảng đo và độ chính xác

• Phải phù hợp với đại lượng cần đo

• Không chọn sát giới hạn để tránh sai số

5.4. Cấp bảo vệ (IP)

• IP65, IP67, IP68 cho môi trường bụi, ẩm

6. Ứng dụng thực tế của cảm biến

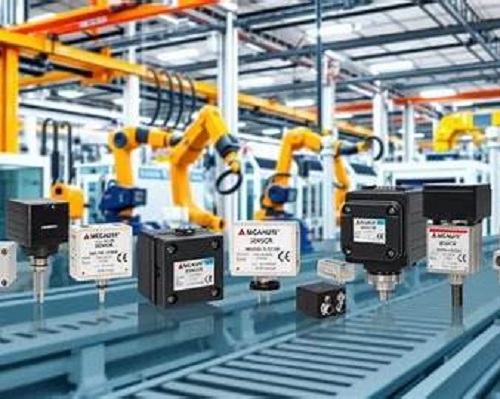

6.1. Trong dây chuyền sản xuất

• Đếm sản phẩm

• Phát hiện lỗi

• Điều khiển vị trí

6.2. Trong hệ thống bơm – quạt – HVAC

• Đo áp suất, lưu lượng, nhiệt độ

• Điều khiển tự động

6.3. Trong nhà máy thông minh

• Thu thập dữ liệu thời gian thực

• Kết nối PLC, SCADA, IoT

7. Ưu và nhược điểm của cảm biến

7.1. Ưu điểm

• Tăng mức độ tự động hóa

• Độ chính xác cao

• Hoạt động liên tục, ổn định

7.2. Nhược điểm

• Phụ thuộc môi trường làm việc

• Cần chọn đúng loại cảm biến

• Lắp đặt sai dễ gây sai số

8. Lưu ý khi lựa chọn cảm biến

• Xác định rõ đại lượng cần đo

• Kiểm tra môi trường: bụi, nước, nhiệt

• Chọn đúng ngõ ra phù hợp PLC

• Ưu tiên thương hiệu uy tín để đảm bảo độ bền

9. Kết luận

Cảm biến là thành phần không thể thiếu trong mọi hệ thống tự động hóa hiện đại. Việc lựa chọn đúng cảm biến giúp hệ thống hoạt động chính xác, ổn định, an toàn và tiết kiệm chi phí vận hành. Hiểu rõ từng loại cảm biến và ứng dụng sẽ giúp kỹ sư và doanh nghiệp tối ưu hiệu quả sản xuất.
