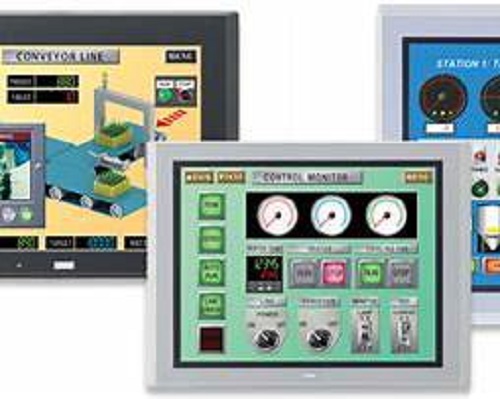

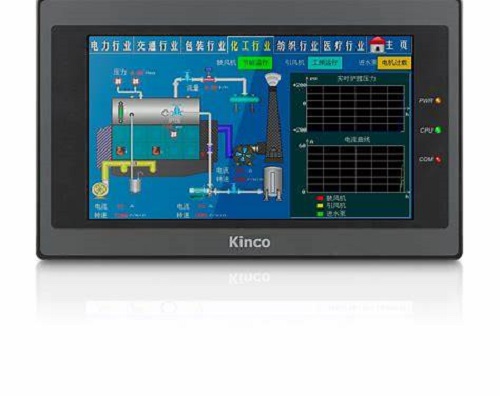

Màn hình cảm ứng HMI

Màn hình cảm ứng, thường được gọi là HMI (Human Machine Interface), là thiết bị giao tiếp giữa con người và máy móc trong hệ thống tự động hóa công nghiệp. Thông qua màn hình cảm ứng, người vận hành có thể giám sát trạng thái máy, cài đặt thông số, điều khiển quá trình và nhận cảnh báo sự cố một cách trực quan, nhanh chóng và chính xác. HMI đóng vai trò trung tâm trong các dây chuyền sản xuất hiện đại.

1. Màn hình cảm ứng (HMI) là gì?

Màn hình cảm ứng là thiết bị hiển thị có khả năng nhận thao tác chạm trực tiếp, dùng để giao tiếp với PLC, biến tần, servo hoặc hệ SCADA. HMI cho phép:

• Hiển thị dữ liệu thời gian thực

• Điều khiển thiết bị qua nút ảo

• Giám sát lỗi và cảnh báo

• Thu thập và lưu trữ dữ liệu vận hành

2. Vai trò của màn hình cảm ứng trong tự động hóa

2.1. Giao diện trực quan cho người vận hành

• Thay thế nút nhấn, đèn báo truyền thống

• Giảm số lượng thiết bị trên tủ điện

2.2. Giám sát và điều khiển tập trung

• Theo dõi trạng thái máy, dây chuyền

• Điều chỉnh thông số nhanh chóng

2.3. Nâng cao an toàn và hiệu quả

• Cảnh báo lỗi kịp thời

• Giảm thao tác thủ công và sai sót vận hành

3. Phân loại màn hình cảm ứng phổ biến

3.1. Phân loại theo công nghệ cảm ứng

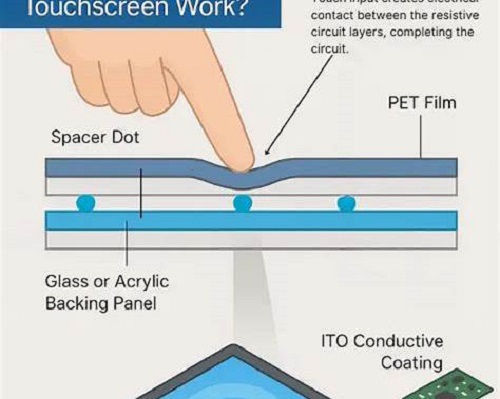

• Cảm ứng điện trở (Resistive):

  • Dùng găng tay, chịu bụi, dầu

  • Phổ biến trong công nghiệp

• Cảm ứng điện dung (Capacitive):

  • Nhạy, đa điểm

  • Giao diện hiện đại, thường dùng trong môi trường sạch

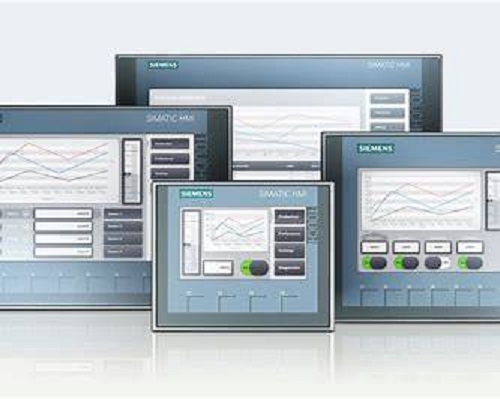

3.2. Phân loại theo kích thước

• 4.3”, 7”: máy đơn, tủ nhỏ

• 10” – 12”: dây chuyền vừa

• 15” trở lên: giám sát trung tâm

3.3. Phân loại theo môi trường

• HMI tiêu chuẩn IP65 (tủ điện)

• HMI chống nước, chống bụi (thực phẩm, ngoài trời)

4. Thành phần và cấu tạo của màn hình cảm ứng

4.1. Màn hình hiển thị

• LCD hoặc TFT

• Độ phân giải phù hợp kích thước

4.2. Lớp cảm ứng

• Điện trở hoặc điện dung

• Nhận tín hiệu chạm

4.3. Bộ xử lý và bộ nhớ

• Xử lý giao diện và dữ liệu

• Lưu project và lịch sử vận hành

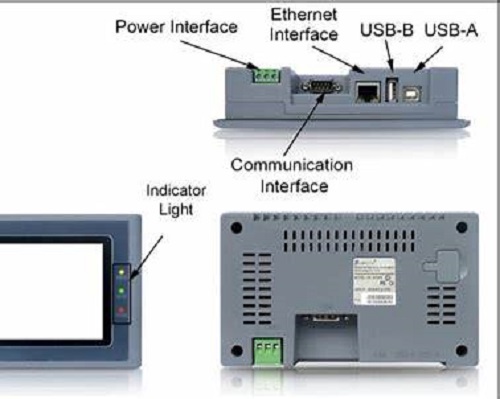

4.4. Cổng giao tiếp

• RS232 / RS485

• Ethernet

• USB

5. Giao tiếp giữa HMI và PLC

5.1. Giao thức truyền thông

• Modbus RTU / Modbus TCP

• Ethernet/IP

• Profinet

• CANopen

5.2. Nguyên lý hoạt động

• PLC xử lý logic

• HMI đọc/ghi dữ liệu PLC

• Người vận hành thao tác trên HMI

6. Ứng dụng thực tế của màn hình cảm ứng

6.1. Máy móc công nghiệp

• Máy đóng gói, máy ép, máy dán nhãn

• Điều khiển chu trình máy

6.2. Dây chuyền sản xuất

• Giám sát băng tải, phân loại

• Điều khiển nhiều trạm

6.3. Hệ thống HVAC – bơm – quạt

• Cài đặt áp suất, lưu lượng

• Theo dõi trạng thái vận hành

6.4. Nhà máy thông minh

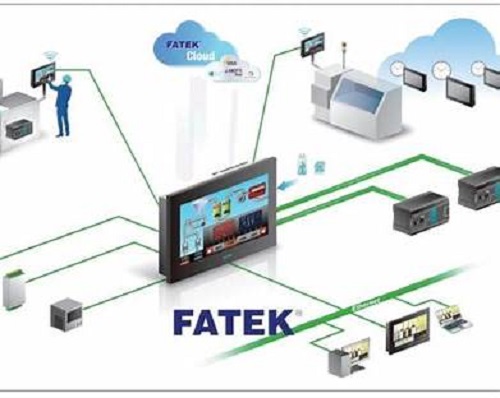

• Kết nối SCADA

• Thu thập dữ liệu sản xuất

7. Thông số kỹ thuật quan trọng khi chọn HMI

7.1. Kích thước và độ phân giải

• Phù hợp không gian và khoảng nhìn

7.2. Giao thức truyền thông

• Tương thích PLC sử dụng

7.3. Bộ nhớ và hiệu năng

• Đủ cho project và lịch sử dữ liệu

7.4. Môi trường làm việc

• Nhiệt độ, độ ẩm, bụi

• Cấp bảo vệ IP

8. Ưu và nhược điểm của màn hình cảm ứng

8.1. Ưu điểm

• Giao diện trực quan

• Linh hoạt, dễ mở rộng

• Giảm thiết bị cơ khí truyền thống

8.2. Nhược điểm

• Chi phí cao hơn nút nhấn

• Phụ thuộc phần mềm cấu hình

• Cần bảo vệ trước môi trường khắc nghiệt

9. Lưu ý khi lắp đặt và sử dụng

• Đặt HMI ở vị trí dễ quan sát

• Tránh rung và nhiệt cao

• Sao lưu project định kỳ

• Bảo vệ màn hình khỏi va đập

10. Kết luận

Màn hình cảm ứng là trung tâm giao tiếp của hệ thống tự động hóa, giúp kết nối con người với máy móc một cách hiệu quả. Việc lựa chọn đúng HMI theo kích thước, giao thức, môi trường và ứng dụng sẽ giúp hệ thống vận hành ổn định, an toàn và chuyên nghiệp hơn.
