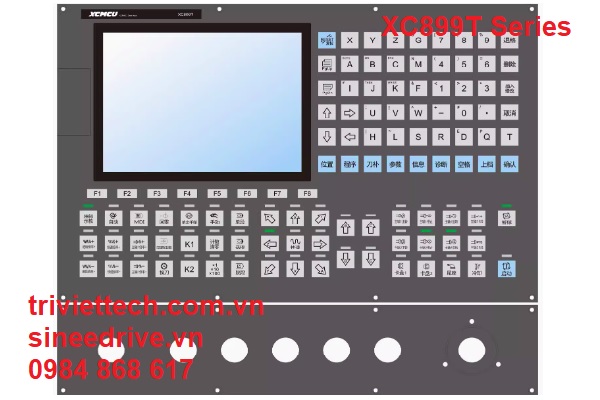

Bộ điều khiển XC899TD 4 trục

Liên hệ

  • Xuất xứ: China
  • Thương hiệu: XCMCU
  • Model : XC899TD
  • Bảo hành: 12 tháng
  • Điện áp hoạt động: 24VDC
  • Số trục điều khiển: 4 trục (X,Y,Z,A)
  • Số trục liên kết: liên kết đầy đủ
  • Đơn vị hướng dẫn tối thiểu: 0,001mm
  • Giá trị lệnh tối đa: ±99999999 × đơn vị lệnh tối thiểu
  • Tốc độ nạp nhanh: 30000mm/phút
  • Tốc độ nạp nhanh: F0, 25%, 50%, 75%, 100%
  • Chế độ xung:
    • Hướng + xung
    • Xung trực giao (nếu driver hỗ trợ, khuyến nghị, chống nhiễu mạnh hơn)
    • Xung đôi, tương thích với driver bước cũ
  • Tần số tối đa: Có thể đặt 100Khz, 250Khz, 500KHz . ( Xung đầu ra cầu phương chỉ 500KHz )
  • Phóng đại tốc độ nạp liệu: 0 ～ 150%
  • Tỷ số truyền điện tử: 1 ～ 65535: 1 ～ 65535
  • Kích thước tổng thể (cao × rộng × dày): 400 × 265 × 80
  • Kích thước lỗ khoét (chiều cao × chiều rộng): 388 × 248
HOTLINE: 0984.868.617 YÊU CẦU BÁO GIÁ
Danh mục: Thẻ: , , , , ,

Bộ điều khiểnXC899TD 4 trục là hệ thống máy tiện máy CNC hoàn toàn mới nó sử dụng bộ vi xử lý hiệu suất cao 32 bit sử dụng công nghệ điều khiển đa tác vụ thời gian thực và công nghệ nội suy phần cứng, được liên kết đầy đủ và thuật toán chuyển tiếp phân đoạn dòng nhỏ tốc độ cao. Độ chính xác nội suy 0,001mm, tốc độ tối đa 30 mét/phút.

bo-dieu-khien-XC899TD 4 trục

1. Thông tin sản phẩm:

  • Xuất xứ: China
  • Thương hiệu: XCMCU
  • Model : XC899TD
  • Bảo hành: 12 tháng
  • Điện áp hoạt động: 24VDC
  • Số trục điều khiển: 4 trục (X,Y,Z,A)
  • Số trục liên kết: liên kết đầy đủ
  • Đơn vị hướng dẫn tối thiểu: 0,001mm
  • Giá trị lệnh tối đa: ±99999999 × đơn vị lệnh tối thiểu
  • Tốc độ nạp nhanh: 30000mm/phút
  • Tốc độ nạp nhanh: F0, 25%, 50%, 75%, 100%
  • Chế độ xung:
    • Hướng + xung
    • Xung trực giao (nếu driver hỗ trợ, khuyến nghị, chống nhiễu mạnh hơn)
    • Xung đôi, tương thích với driver bước cũ
  • Tần số tối đa: Có thể đặt 100Khz, 250Khz, 500KHz . ( Xung đầu ra cầu phương chỉ 500KHz )
  • Phóng đại tốc độ nạp liệu: 0 ～ 150%
  • Tỷ số truyền điện tử: 1 ～ 65535: 1 ～ 65535
  • Kích thước tổng thể (cao × rộng × dày): 400 × 265 × 80
  • Kích thước lỗ khoét (chiều cao × chiều rộng): 388 × 248

2. Các chức năng của bộ điều khiển XC899TD 4 trục

  • Dựa trên bộ vi xử lý 32 bit, liên kết hoàn toàn, độ chính xác nội suy 0,001mm, tốc độ tối đa 30 mét /phút, hỗ trợ định hướng + xung và xung trực giao

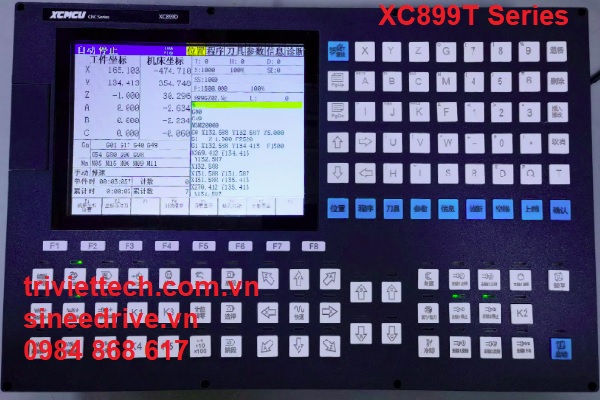

  • Sử dụng màn hình LCD màu rộng 8,4 inch , độ phân giải 800 × 600 , kiểu giao diện Windows. Được trang bị 8 phím chức năng mềm, thao tác đơn giản và dễ học. Cung cấp phân loại tham số, nhật ký cảnh báo, chẩn đoán hệ thống và các giao diện hiển thị phong phú khác để hỗ trợ gỡ lỗi và bảo trì
  • Lệnh G tiêu chuẩn quốc tế , tương thích với các lệnh hệ thống FANUC
  • Bộ điều khiển XC899TB hỗ trợ servo giá trị tuyệt đối RS485
  • Chỉnh sửa toàn màn hình các chương trình bộ phận, không gian chương trình lớn 500M tích hợp , có thể lưu trữ 500 chương trình bộ phận
  • Được trang bị giao diện USB, hỗ trợ đọc và ghi tập tin đĩa U và sao lưu dữ liệu
  • Nhập 24 điểm (có thể mở rộng lên 96) và đầu ra 24 điểm (có thể mở rộng lên 96) (có thể tùy chỉnh), linh hoạt và thuận tiện
  • Giao diện hoạt động bằng tiếng Trung / tiếng Anh, thông tin trợ giúp đầy đủ, thao tác thuận tiện hơn.
  • Hỗ trợ bù dao theo chiều dài dao và bù bán kính dao.
  • Hỗ trợ xử lý thử tay quay để tạo điều kiện gỡ lỗi chương trình.
  • Hỗ trợ quyền hoạt động đa cấp, hỗ trợ quản lý thiết bị và có chức năng khóa hệ thống giới hạn thời gian.
  • Hỗ trợ các tệp mã G của phần mềm bên thứ ba như UG, East

3.Các thông số kĩ thuật khác

  • Tốc độ tuyến tính không đổi
  • Thuật toán xem trước đoạn đường nhỏ tốc độ cao
  • Xử lý thử bánh xe tay
  • Chức vụ: G00 (có thể định vị nội suy tuyến tính)
  • Phép nội suy: Tuyến tính ( G01), cung (G02/G03/G12), nội suy xoắn ốc
  • Trở về điểm tham chiếu: Tự động quay về điểm tham chiếu ( G28)
  • LCD: Màn hình TFT LCD 8,4 inch , độ phân giải 800X600
  • Phím mềm MDI: số 8
  • Nguồn cấp dữ liệu một bước: x1, x10, x100
  • Phương thức giao tiếp: Giao diện đĩa U
  • Giao diện tay quay bên ngoài
  • Giao diện vào/ra: 24/24 (có thể mở rộng lên 96/96)
  • Tạm dừng (giây)
  • Trạng thái dừng chính xác
  • Dừng chính xác
  • Kiểm tra chương trình đã lưu

4. Các chức năng trục chính bộ điều khiển XC899TD 4 trục

  • Chức năng trục chính: Trục chính kép: analog, chế độ giao tiếp 485 (ổn định hơn analog), có sẵn chế độ xung servo
  • Trục chính kỹ thuật số: Có, trục xoay kỹ thuật số kép hỗ trợ chức năng cắt dao bay
  • Khai thác chủ đề: Có, trục xoay 2 chỉ hỗ trợ taro nội suy. Hỗ trợ xử lý luồng nội suy trục chính 1
  • Đầu ra analog trục chính: Có , trục chính kép 0~10V

5. Liên hệ bộ điều khiển XC899TD 4 trục

Nếu bạn đang có nhu cầu cần mua hay báo giá thiết bị tự động hóa hoặc cần tư vấn thêm thì hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé!
