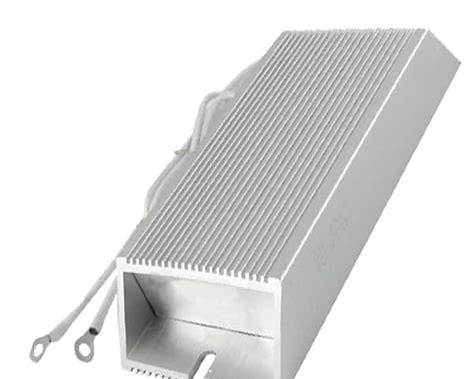

Điện trở xả nhôm

Điện trở xả nhôm là loại điện trở hãm (braking resistor) được sử dụng rất phổ biến trong các hệ thống biến tần, đặc biệt với ứng dụng cần dừng nhanh, tải có quán tính lớn hoặc tải nâng hạ. Nhờ thiết kế vỏ nhôm tản nhiệt tốt, điện trở xả nhôm có khả năng làm việc ổn định, độ bền cao và dễ lắp đặt trong môi trường công nghiệp.

1. Điện trở xả nhôm là gì?

Điện trở xả nhôm là điện trở xả có vỏ ngoài bằng nhôm đúc, bên trong là dây điện trở quấn trên lõi cách điện, dùng để tiêu tán năng lượng tái sinh sinh ra khi động cơ giảm tốc dưới sự điều khiển của biến tần. Vỏ nhôm đóng vai trò như bộ tản nhiệt, giúp điện trở chịu được nhiệt độ cao và làm việc ổn định hơn so với nhiều loại điện trở xả thông thường.

2. Nguyên lý hoạt động của điện trở xả nhôm

2.1. Quá trình phát sinh năng lượng khi hãm

• Khi động cơ giảm tốc nhanh

• Động cơ chuyển sang chế độ phát điện

• Điện áp DC bus của biến tần tăng cao

Nếu không xử lý, biến tần sẽ:

• Báo lỗi over-voltage

• Ngắt hệ thống đột ngột

2.2. Vai trò của điện trở xả nhôm

• Khi điện áp DC bus vượt ngưỡng

• Mạch hãm kích hoạt

• Dòng điện được dẫn qua điện trở xả nhôm

• Năng lượng dư được chuyển thành nhiệt và tỏa ra môi trường

Nhờ vỏ nhôm, nhiệt được phân tán nhanh, giúp điện trở làm việc an toàn hơn.

3. Khi nào nên sử dụng điện trở xả nhôm?

3.1. Ứng dụng bắt buộc

• Băng tải dài, tải nặng

• Máy cuộn – xả cuộn

• Máy ép, máy nghiền

• Cầu trục, palang, thang nâng

• Hệ thống cần dừng nhanh và chính xác

3.2. Ứng dụng không bắt buộc

• Bơm và quạt (giảm tốc tự nhiên)

• Tải nhẹ, quán tính nhỏ

• Không yêu cầu dừng nhanh

➡ Tuy nhiên, nếu cài thời gian giảm tốc quá ngắn, vẫn nên lắp điện trở xả.

4. Cấu tạo của điện trở xả nhôm

4.1. Vỏ nhôm tản nhiệt

• Nhôm đúc nguyên khối

• Tản nhiệt tốt, chịu nhiệt cao

• Có rãnh tản nhiệt tăng diện tích tiếp xúc không khí

4.2. Dây điện trở bên trong

• Dây hợp kim chịu nhiệt cao

• Quấn trên lõi cách điện

• Đảm bảo ổn định giá trị điện trở khi làm việc ở nhiệt độ cao

5. Thông số kỹ thuật quan trọng của điện trở xả nhôm

5.1. Giá trị điện trở (Ω)

• Phải nằm trong dải cho phép của biến tần

• Điện trở quá nhỏ → quá dòng mạch hãm

• Điện trở quá lớn → xả không hiệu quả

5.2. Công suất điện trở (W / kW)

• Phụ thuộc:

  • công suất động cơ

  • quán tính tải

  • thời gian giảm tốc

  • tần suất hãm

➡ Thực tế nên dư công suất 20–30% để tăng độ bền.

5.3. Chu kỳ làm việc (Duty Cycle)

• Điện trở xả nhôm thường không làm việc liên tục

• Cần tính % thời gian hãm trong một chu kỳ vận hành

6. Cách chọn điện trở xả nhôm cho biến tần

6.1. Chọn theo khuyến cáo của hãng biến tần

• Siemens, ABB, Mitsubishi, Delta, LS…

• Mỗi hãng đều có bảng chọn điện trở xả tương ứng model biến tần

➡ Đây là phương án an toàn và chính xác nhất.

6.2. Chọn theo ứng dụng thực tế

• Tải nặng, dừng gấp → công suất điện trở lớn

• Tải quán tính cao → điện trở chịu nhiệt tốt

• Dừng thường xuyên → ưu tiên điện trở nhôm chất lượng cao

7. Lưu ý khi lắp đặt điện trở xả nhôm

7.1. Vị trí lắp đặt

• Lắp nơi thoáng gió

• Tránh gần cáp tín hiệu, nhựa, vật dễ cháy

• Không lắp trong tủ kín nếu không có quạt tản nhiệt

7.2. An toàn nhiệt

• Nhiệt độ bề mặt có thể lên đến 200–300°C

• Cần che chắn và dán cảnh báo

• Không chạm tay trực tiếp khi đang hoạt động

7.3. Đấu nối

• Dùng dây chịu nhiệt

• Đấu đúng cực theo sơ đồ biến tần

• Siết chặt đầu cos, tránh phát sinh nhiệt cục bộ

8. Ưu và nhược điểm của điện trở xả nhôm

8.1. Ưu điểm

• Tản nhiệt tốt

• Độ bền cao

• Dễ lắp đặt

• Giá thành hợp lý

• Phù hợp đa số ứng dụng biến tần

8.2. Nhược điểm

• Năng lượng bị tiêu tán thành nhiệt

• Không phù hợp hãm liên tục công suất rất lớn

• Cần không gian lắp đặt thoáng

9. Điện trở xả nhôm và các loại điện trở xả khác

10. Kết luận

Điện trở xả nhôm là giải pháp hãm phổ biến, hiệu quả và kinh tế cho hầu hết các hệ thống biến tần công nghiệp. Việc lựa chọn đúng điện trở xả nhôm giúp:

• tránh lỗi over-voltage

• bảo vệ biến tần

• tăng độ an toàn và tuổi thọ hệ thống
